高潮无毛黄片,国产热久久精,久久免费国产视频,免费看a毛片,天天草人人草,最新免费黄色网址大全,www黄片视频免费观看

白水泥和普通硅酸鹽水泥竟然有這么多區(qū)別?!

點(diǎn)擊次數(shù):   更新時(shí)間:23/04/07 14:05:04     來(lái)源:www.sdkuawang.com關(guān)閉分    享:
  白水泥的典型特點(diǎn)就是具有較高的白度,通??梢杂米鞲黝?lèi)建筑物裝飾裝修材料,比如粉刷墻體、白色地面、雕塑造型、白混凝土水磨石制品等,白色硅酸鹽水泥還經(jīng)常被用來(lái)生產(chǎn)白色或者彩色的混凝土制品。

  白水泥與普通硅酸鹽水泥主要差異是水泥中的氧化鐵含量的不同,白水泥中氧化鐵含量非常少,而普通硅酸鹽水泥熟料氧化鐵含量較高,其硬化后的顏色,主要是由Fe2O3引起的,隨著Fe2O3含量的變化,水泥熟料的顏色就不同。當(dāng)Fe2O3含量在3%~5%時(shí),熟料顏色呈暗灰色(常用的硅酸鹽水泥顏色);當(dāng)Fe2O3含量在0.45%~0.7%時(shí),熟料顏色為淡綠色;而當(dāng)Fe2O3含量降至0.35%~0.4%時(shí),熟料顏色為白色(略帶淡綠色)。

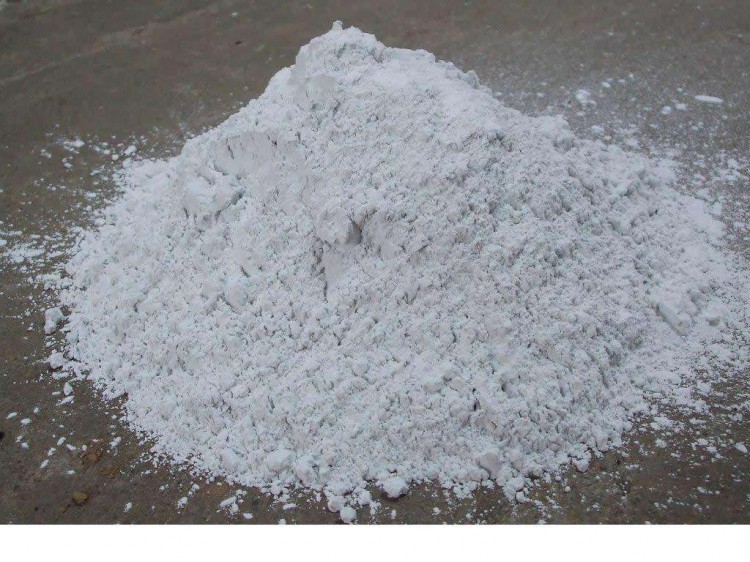

白水泥

  兩種水泥的技術(shù)指標(biāo)對(duì)比情況見(jiàn)表1,其中三氧化硫含量、氧化鎂含量、氯離子含量、抗壓強(qiáng)度、抗折強(qiáng)度和凝結(jié)時(shí)間,兩種水泥的標(biāo)準(zhǔn)規(guī)定都是為一樣的;白色硅酸鹽水泥規(guī)定了白度要求、水溶性六價(jià)鉻含量,普通硅酸鹽水泥比白色硅酸鹽水泥多規(guī)定了不溶物含量、游離氧化鈣含量和燒失量;白色硅酸鹽水泥的細(xì)度是采用45μm方孔篩余規(guī)定,為篩余不得不大于30%,而普通硅酸鹽水泥的細(xì)度是采用比表面積規(guī)定的,要求比表面積不小于300m2/kg。
  白色硅酸鹽水泥為達(dá)到國(guó)家標(biāo)準(zhǔn)要求,主要生產(chǎn)質(zhì)量控制技術(shù)措施有:
  (1)有害成分的控制,白水泥生產(chǎn)除了控制常見(jiàn)的堿、氯、硫等有害成分之外,著色物質(zhì)也是白水泥中的有害成分。白色硅鹽酸水泥中的著色物質(zhì)主要是指具有染色作用的物質(zhì),主要包括Fe2O3和過(guò)渡金屬氧化物,染色物質(zhì)會(huì)很大程度的影響白水泥熟料的白度,而染色物質(zhì)之中影響比較大的是Fe2O3,在實(shí)際生產(chǎn)中白水泥熟料中的Fe2O3含量一般控制在0.2%~0.5%。
  (2)率值的控制,在白色硅酸鹽水泥生產(chǎn)中,為提高水泥的白度,水泥配料率值呈現(xiàn)典型的“三高”特點(diǎn),即高飽和比、高硅率、高鋁率。常見(jiàn)的小型中空干法窯飽和比一般在0.88-0.97,硅率一般在3.5~5.0,鋁率一般不作控制指標(biāo)(Fe2O3含量低導(dǎo)致鋁率高,波動(dòng)范圍也大);國(guó)外正在推廣的白水泥預(yù)分解窖工藝,控制率值相比小型干法中空窯高,硅率達(dá)到了5以上。
  白水泥是生產(chǎn)規(guī)模和產(chǎn)量較大的裝飾裝修水泥種類(lèi),是裝飾水泥中的核心產(chǎn)品。為促進(jìn)國(guó)內(nèi)白色硅酸鹽水泥行業(yè)的有序發(fā)展,提高白色硅酸鹽水泥的質(zhì)量,有關(guān)部門(mén)制定了相關(guān)的國(guó)家標(biāo)準(zhǔn),作為白色硅酸鹽水泥質(zhì)量控制的規(guī)范。
小編:Amy
聯(lián)系我們

聯(lián)系人:張經(jīng)理

聯(lián)系電話(huà):18953379444

18653359187 / 13053338383

傳 真:0533—5554860

Q  Q :1739313197

地 址:淄博淄川磁村開(kāi)發(fā)區(qū)
